DIMENSIONES

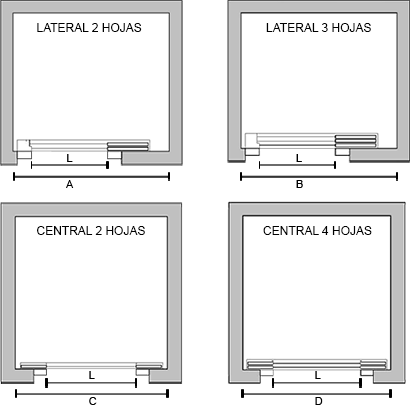

ANCHOS MÍNIMOS DE PASADIZO SEGÚN LUZ DE PUERTA Y TIPO DE APERTURA
| ANCHOS MINIMOS (m) | ||||
| Luz de Puerta L | Lateral 2 Hojas A | Lateral 3 Hojas B | Central 2 Hojas C | Central 4 Hojas D |
| 0.65 | 1.25 | 1.13 | 1.46 | 1.13 |
| 0.70 | 1.32 | 1.19 | 1.56 | 1.20 |
| 0.75 | 1.39 | 1.26 | 1.66 | 1.28 |
| 0.80 | 1.46 | 1.33 | 1.76 | 1.35 |
| 0.85 | 1.54 | 1.40 | 1.86 | 1.43 |
| 0.90 | 1.61 | 1.46 | 1.96 | 1.50 |
Fórmulas:
Lateral 2 Hojas = 1.5 x L + 0.26 = ALateral 3 Hojas = 1.3 x L + 0.26 = B
Central 2 Hojas = 2 x L + 0.16 = C
Central 4 Hojas = 1.5 x L + 0.15 = D
TIPOS DE ASCENSORES
» Convencional con Sala de Máquinas Superior

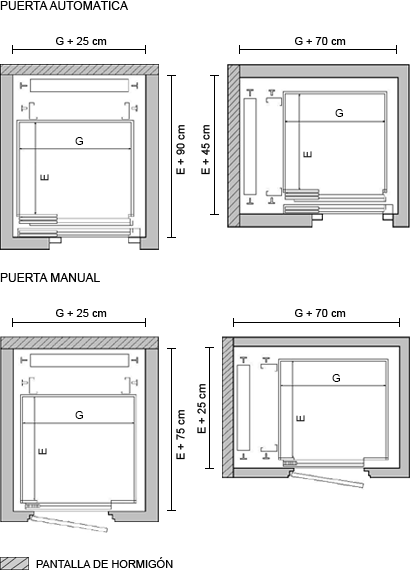

CALCULO DEL TAMAÑO DEL PASADIZO
DETALLES Y SALA DE MÁQUINAS
Según el Artículo 21340 el local destinado a las máquinas deberá ser seco y bien ventilado.
Como se muestra en la figura, alrededor de la máquina y del control del ascensor quedará en por lo menos tres de sus cuatro lados un pasaje para circulación de sesenta centímetros de ancho, como mínimo.
La sala de máquinas debe tener piso plano cubriendo totalmente la superficie del pasadizo, salvo los agujeros imprescindibles para el pasaje de los cables, y capaz de resistir una carga concentrada de ciento cincuenta quilogramos en cualquier lugar.
También se debe contar con iluminación eléctrica, con interruptor a fácil alcance desde la puerta de entrada.
La puerta de la sala de máquinas deberá tener una altura libre no menor de dos metros y una luz libre no menor de sesenta y cinco centímetros debiendo estar provista de cerradura o llave.
Para acceder a la sala de máquinas, el camino horizontal recorrido, desde la puerta del ascensor en su parada superior a la puerta del cuarto de máquinas, no excederá los doce metros.
SOBRERRECORRIDOS MÍNIMOS
| 45-50 mpm | 60 mpm | 120 mpm | Monta Autos | |
| A | 2.20 | 2.20 | 2.20 | 2.20 |
| B | 4.00 | 4.10 | 4.50 | 3.80 |
| C | 1.20 | 1.40 | 1.70 | 1.40 |
Unidades expresadas en metros
CALCULO DEL TAMAÑO DEL PASADIZO
DETALLES Y SALA DE MÁQUINAS
Salas de máquinas a modo de ejemplo
Velocidad standard: 30 mpm
La sala de máquinas del ascensor deberá cumplir con el decreto 21.340 de la IMM, teniendo ventilación y, de ser posible, luz natural.
La altura mínima será de 2.20 m en la zona más baja.
Dicha sala de máquinas podrá ir en cualquier nivel de piso hasta 4.00 m alejada del ducto del ascensor, debiendo tener 2 pases de conexión en forma recta hacia el ducto de por lo menos Ф100 mm.

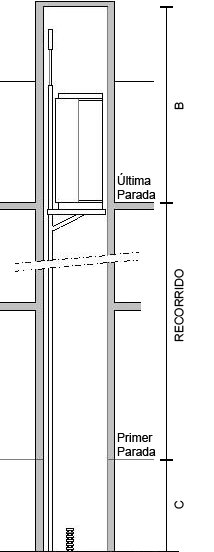

SOBRERRECORRIDOS MÍNIMOS
B=3,80 m
C=1,20 m
La pared donde va colocado el pistón debe tener pantalla de hormigón, o estructura acorde.
» Convencional sin Sala de Maquinas
CALCULO DEL TAMAÑO DEL PASADIZO
DETALLES Y SALA DE MÁQUINAS
El tablero de comando y tablero eléctrico del ascensor irá el en pallier de la última parada, donde se deberá proveer del tablero eléctrico.
La máquina irá suspendida dentro del ducto del ascensor en el sobrerrecorrido B.
Éste deberá soportar la carga del equipo (por ejemplo; Ascensor de 6 pasajeros, carga estática de 6000kg).
La pared donde se fija el chasis del ascensor debe tener pantalla de hormigón.

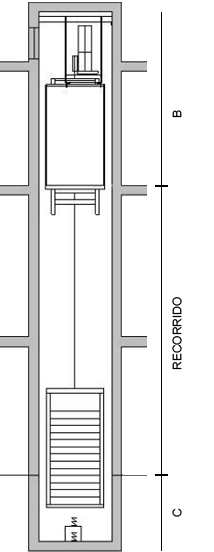

SOBRERRECORRIDOS MÍNIMOS
B=4.00 m
C=1.50 m
En el sobrerrecorrido B se deberá proveer de una ventilación de 30x60 cm aproximadamente.
NOTAS
» Notas extraídas del decreto 21.340 de la IMM
Todo edificio en que existan una o más plantas habitables a más de 13.50 m de altura sobre el nivel de vereda frente a la entrada más próxima a la puerta del ascensor deberá ser dotado de por lo menos un ascensor y de haber plantas habitables a más de 27 m de altura sobre dicho nivel, el edificio deberá ser dotado de no menos de 2 ascensores.
TANQUE DE AGUA: Las paredes y el techo de la sala de máquinas no podrán constituir parte del tanque de agua, el cual estará separado de ésta 20 cm en las paredes laterales y 50 cm mínimo en el techo de ésta (ésto mismo se debe cumplir para el ducto del ascensor).
VENTILACIÓN: Será lo suficiente para que la temperatura ambiente no supere los 45º C. Requiriéndose ventilación de flujo cruzado en el 95% de los casos.
Trámites para la solicitud de aprobación de proyectos de ascensores, montacargas, monta automóviles, monta camillas, rampas móviles, escaleras mecánicas y transportes verticales en general:
El propietario deberá presentar en el Servicio de Instalaciones Mecánicas y Eléctricas:
- Formulario de Declaración Jurada proporcionada por el SIME, con timbre profesional.
- Fotocopia de la Cédula de Identidad del Propietario.
- Características técnicas relevantes que no estén en dicha declaración. (Ejemplo: Memoria Descriptiva, proporcionado por el SIME).
- Planos:
- Todas las plantas servidas por el dispositivo electromecánico con sus medidas correspondientes.
- Corte longitudinal por el dispositivo, indicando dimensiones características, ejemplo: profundidad del pozo, recorrido, sobrerrecorrido, separación con tanque de agua, niveles en todas las plantas con referencia al nivel de vereda, acceso y altura de la sala de maquinas, etc.
Todos los gráficos se presentarán en original y dos copias, con timbre profesional y firmado por técnico responsable. - En caso de tratarse de un montacargas en ambiente industrial, se podrá prescindir del proyecto.
Procedimiento: Una vez aprobado el proyecto, deberá retirarse por Mesa de Entrada.
EL TRÁMITE SE REALIZA EN EL SECTOR ASCENSORES.
